선형 가이드 웨이는 높은 - 정밀 선형 운동을 달성하기 위해 기계 구조를 안내하는 데 사용되는 정밀 기계적 구성 요소입니다. CNC 공작 기계, 자동화 장비, 로봇 및 정밀 측정 기기와 같은 필드에서 널리 사용됩니다. 슬라이딩 또는 롤링 접점을 통해 움직이는 부품에서 고정베이스로 하중을 전송하면서 동작의 부드러움과 정확성을 보장합니다.
선형 가이드 웨이가 작동 할 때 슬라이드는 가이드 레일 본체를 따라 움직이고 롤링 요소는 트랙과 슬라이더 사이를 굴러 가고 순환 장치를 통해 다시 흐르며 하중을 지원할뿐만 아니라 마찰을 줄입니다. 동시에 정밀 가공은 운동의 직선 오류가 마이크로 미터 수준에서 제어되도록합니다.
선형 가이드 웨이는 높은 - 정밀 선형 모션 시스템이 산업 자동화, 반도체 장비 및 기타 필드에 널리 사용되어 직선을 따라 물체의 부드럽고 정확한 움직임을 달성합니다. 핵심 기능은 낮은 마찰 롤링 또는 슬라이딩 메커니즘을 통해 전통적인 슬라이딩 마찰을 롤링 마찰로 변환하여 모션 효율, 강성 및 위치 정확도를 향상시키는 것입니다.
선형 가이드 웨이는 네 가지 부분으로 구성됩니다.
1). 레일 : 표면에 정밀 트랙이있는베이스에 고정 된 긴 직사각형 성분.
2). 차단 : 움직이는 부품에 연결되고 내부에 롤링 요소 (볼 또는 롤러)가 장착되어 있습니다.
3). 롤링 요소 : 슬라이더와 가이드 레일 사이에 위치한 이들은 슬라이딩 마찰 대신 롤링 마찰을 사용하여 저항을 크게 줄입니다.
4). 루프 시스템 : 롤링 요소가 슬라이더 내에서 순환하여 무한한 이동을 달성합니다.
선형 가이드 웨이의 주요 특징 및 장점 :
1). 높은 정밀도 : 정밀 연삭 처리를 통해 포지셔닝 정확도 및 반복성 정확도를 0.01mm 이내에 보장 할 수 있습니다.
2). 높은 강성 : 방사형, 축 방향 및 모멘트 하중을 견딜 수있는 합리적인 크로스 - 단면 설계 및 사전 텐션 구조.
3) 마찰 마찰 : 롤링 마찰 계수는 미끄러짐 마찰의 약 1/50에 불과하여 에너지 손실과 열 발생을 줄입니다.
4). 한 수명 : 롤링 요소는 균일하게 스트레스를 받고 윤활 시스템과 결합하면 수만 시간의 서비스 수명을 달성 할 수 있습니다.
다양한 유형의 선형 가이드 웨이 (예 : 볼 가이드, 롤러 가이드 및 크로스 롤러 가이드)는 다른 부하, 정확도 및 속도 요구 사항이있는 시나리오에 적합하며 최신 정밀 제조 및 자동화 기술의 핵심 구성 요소입니다.
이 페이지에서는 일련의 선형 가이드 웨이를 소개합니다. 데이터 시트, 프로덕션 사진, Vedios of Test가 다음과 같이 표시됩니다.
또한 더 많은 프로젝트를 보거나 YouTube의 https://www.youtube.com/@tallmanrobotics의 비디오 갤러리를 방문 할 수 있습니다.
1. 선형 가이드의 범주 :
|
시리즈 |
HGH 높은 조립 |
HGW 높은 조립 |
낮은 조립 |
EGW 저의 어셈블리 |
MGN 미니어처 |
MGW 미니어처 |
|
차단하다 |
H 제곱 유형 |
w 플랜지 유형 |
H 제곱 유형 |
w 플랜지 유형 |
N Narraow 가이드 |
w 와이드 가이드 |
|
크기 |
15,20,25,30,35,45,55,65 |
15,20,25,30,35,45,55,65 |
15,20,25,30,35 |
15,20,25,30,35 |
7,9,12,15 |
7,9,12,15 |
|
영화 |
|
|
|
|
|
|
|
주목 |
무거운 부하 볼 유형 |
무거운 부하 볼 유형 |
로우 프로파일 볼 유형 |
로우 프로파일 볼 유형 |
미니어처 유형 |
미니어처 유형 |

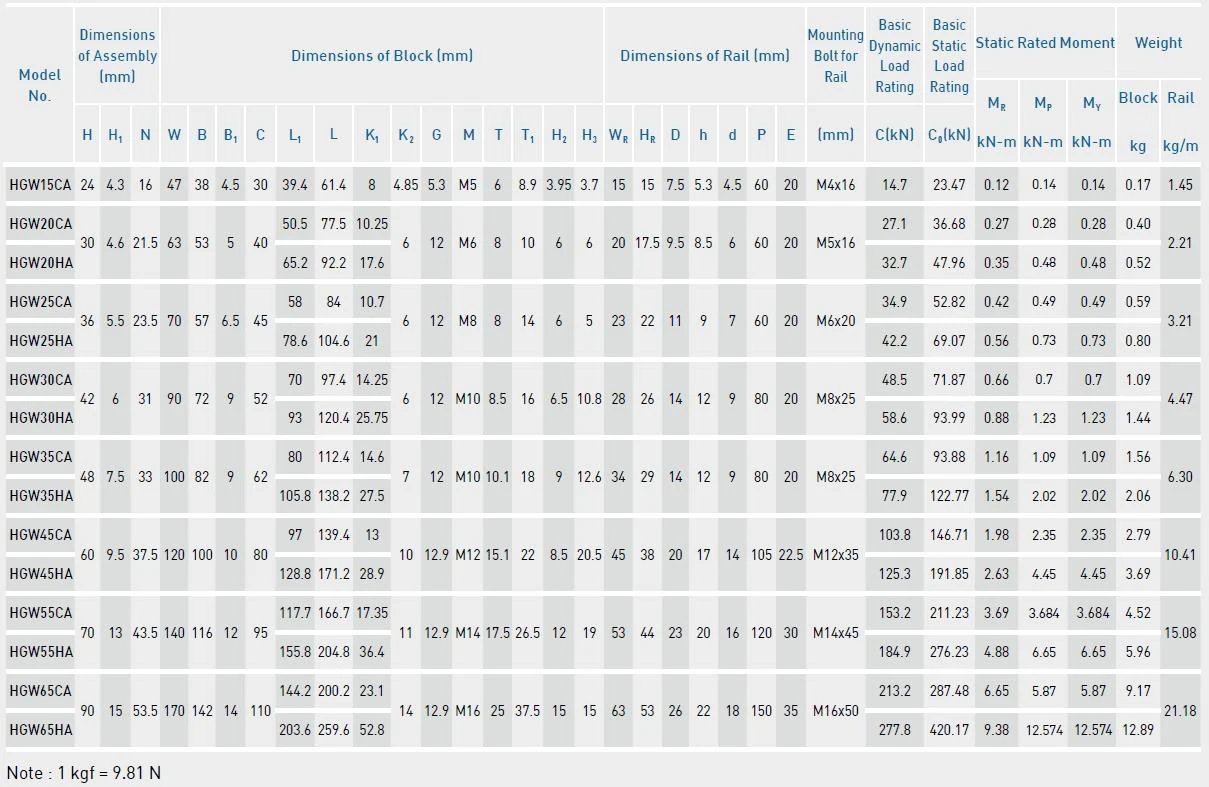

2. 선형 가이드의 모형 안내서, 드로잉 및 데이터 시트.
hgh 고조부 및 HGW 고조부 : 무거운 부하 볼 유형
egh 낮은 어셈블리 및 EGW 로우 어셈블리 : 저 프로파일 볼 유형
MGN 미니어처 및 MGW 미니어처 : 좁은 가이드 유형 및 넓은 가이드 유형
정밀 모션 제어의 핵심 구성 요소 인 선형 가이드 웨이는 산업 분야의 여러 주요 시나리오로 침투했습니다. 다음은 실제 사례를 기반으로 한 자세한 분석입니다.
1. 세분형 제조 : 나노 스케일 정밀의 초석
|
리소그래피 기계 및 웨이퍼 검사 장비 |
특정 국제 반도체 장비 제조업체는 Hiwin의 선형 가이드 웨이를 최신 Lithography Machine에서 채택하여 Ultra - 높은 정밀 (나노 미터 레벨 포지셔닝 오류) 및 낮은 마찰 특성을 통해 리소그래피 공정에서 웨이퍼의 안정적인 위치를 보장하여 칩 제조의 수산 속도를 크게 향상시킵니다. 웨이퍼 검사 프로세스에서, 크로스 롤러 가이드 (예 : 스위스의 Schneeberger 제품)는 ± 1 μm 이내의 직선 오차를 달성하기 위해 롤러 크로스 배열로 설계되어 웨이퍼 표면의 미크론 수준 결함을 스캔하기 위해 검출 프로브를지지합니다. |
|
웨이퍼 처리 로봇 |
웨이퍼 전송 장비에서 선형 가이드 웨이는 진공 환경에 적응하고 오염을 피해야합니다. 예를 들어, 특정 엔터프라이즈는 서보 모터와 결합하여 부식 - 저항성 및 낮은 먼지 선형 가이드를 사용하여 에칭 머신과 청소 기계 사이의 웨이퍼를 정확하게 전송하며, ± 1 μm 미만의 위치 오류가 극단 초고 (EUV) 리소브 마커스의 높은 사전 조건 요구 사항을 충족합니다. |
2.CNC 공작 기계 : 높은 - 최종 제조를위한 핵심 구동력
|
5 축 링키지 가공 센터 |
주요 공기 공구 제조업체는 높은 - 엔드 엔드 5 축 가공 센터에서 실버 가이드 레일을 선택했습니다.이 5 축 머시닝 센터는 하중 - 베어링 용량 (최대 10kn 이상)과 긴 수명 특성을 갖는 5 축 가공 센터와 긴 수명 특성을 갖고 있으며, ± 0.005mm의 위치 정확도로 복잡한 곡선 부품의 지속적인 가공을 지원합니다. |
|
국내 대체의 혁신 |
Qinghai First Machine 및 Jinan Second Machine과 같은 기업은 0.003mm 이내에 제어되는 가이드의 양쪽에 롤링 트랙의 정확성을 가지고 국내 제 1 등급 초 정밀 롤링 선형 가이드 쌍을 채택했습니다. 이들은 갠트리 가공 센터, 수입 제품 교체 및 국내에서 생산 된 높은 - 엔드 공작 기계의 핵심 구성 요소의 현지화를 달성하는 장비에 성공적으로 적용되었습니다. |
3. 의료 장비 : 정확한 진단 및 최소 침습적 치료 보장
|
CT 및 MRI 장비 |
국제 브랜드 CT 스캐너에서 Shangyin Guide는 낮은 - 노이즈 설계를 통한 높은 - 속도 회전 중 스캐닝 베드의 마이크로 미터 레벨 포지셔닝 정확도를 보장합니다 (작동 노이즈<60dB) and high smoothness, providing basic support for the clarity of medical images. The LGR series guide rails use optimized pre pressure adjustment technology to reduce motion interference and control the imaging error of MRI equipment within ± 0.01mm. |
|
외과 로봇 |
복강경 수술 로봇은 마이크로 선형 가이드 (10mm 이상 또는 동일)를 채택하고 압전 세라믹에 의해 구동되어 로봇 암의 마이크로 나노 레벨 운동 (1 μm보다 작거나 동일)을 달성합니다. 혈관 봉합과 같은 미세 수술에서 위치 오차는 ± 0.02mm 이내에 제어되어 최소 침습 수술의 안전성을 크게 향상시킵니다. |
4. Logistics Warehousing : 지능형 취급을위한 효율 엔진
|
AGV 및 AMR 로봇 |
G 시리즈 G200ms 롤러 타입 AMR 로봇은 운반 용량이 200kg의 리프팅 메커니즘으로 선형 가이드를 채택합니다. 레이저 슬램 내비게이션 시스템과 결합하여 ± 10mm의 경로 정확도를 달성하여 밀도가 높은 스토리지 터널의 구동 요구 사항을 충족합니다. 분류 시스템에서 크로스 벨트 분류 기계의 선형 안내서는 트롤리가 3m/s의 속도로 실행되도록 지원하며, 분류 오차는 ± 50mm 이하의 연간 작동 마일리지가 10 만 킬로미터 이상입니다. |
|
자동화 된 3 개의 - 치수 창고 |
Stacker Crane의 수직 모션 선형 가이드 웨이는 500kg 이상의 동적 하중으로 롤러 선형 가이드 레일을 채택합니다. 닫힌 - 루프 제어를 달성하기위한 인코더가 장착되어 있으며화물 저장 및 검색의 효율성과 안정성을 보장합니다. 단일 스토리지 및 검색 시간은 15 초 미만으로 단축됩니다. |
5. 산업화 로봇 : 유연한 생산의 핵심 조인트
|
공동 작업 로봇 (코봇) |
세계적으로 선도적 인 로봇 제조업체는 실버 가이드 레일을 공동 작업 로봇에 통합하여 마찰 특성이 낮은 마찰 특성 (마찰 계수 0.002 - 0.003)과 경량 디자인을 갖는 로봇 암을 지원하여 휴먼-마치 공동 작업 시나리오에서 ± 0.02mm의 반복적 인 위치 정확도를 달성합니다. 그것들은 3C 제품의 정밀 어셈블리에 널리 사용됩니다. |
|
직교 좌표 로봇 |
전자 구성 요소 장착 장비에서 선형 가이드는 X/Y/Z 축 운동 장치 역할을하며, 이는 비전 시스템과 함께 작동하여 마이크로 미터 레벨 정렬 (장착 정확도 ± 50 μm)을 달성하는 동시에 1m/s 이상의 속도로 움직일 수 있도록 장착 헤드를지지합니다. 단일 장치는 시간당 20000 개 이상의 구성 요소를 장착 할 수 있습니다. |
6. 새로운 에너지 장비 : 효율적인 생산을위한 주요 지원
|
리튬 배터리 생산 라인 |
코팅 기계의 선형 가이드 컨트롤 코팅 헤드의 균일 한 움직임 (전극 두께의 균일 성을 보장하기 위해 코팅 헤드의 균일 한 운동 (± 0.5%이상) (± 2 μm 이상); 와인딩 머신의 가이드 레일은 서보 시스템과 일치하여 배터리 셀의 높은 - 정밀 정렬 (± 0.1mm 이하)을 달성하여 배터리 에너지 밀도 및 안전성을 향상시킵니다. |
|
태양 광 모듈 제조 |
스트링 용접 로봇의 선형 가이드 레일은 2m/s 이상의 높은 - 속도 움직임을 지원하며, 레이저 용접 기술을 사용하면 시간당 2000 개 이상의 태양 전지의 용접을 완성하여 ± 0.05mm의 용접 정확도를 완성하여 광 옥상 모듈의 생산 효율성을 크게 향상시킬 수 있습니다. |
산업 4.0의 발전으로 선형 가이드 웨이는 나노 미터 레벨 정밀도 (예 : 반도체 장비의 ± 0.1 μm 위치), 지능형 통합 (실제 -} -} 및 실제- 시간 상태 모니터링) 및 녹색 설계 (낮은 먼지, 재활용 재료)를 향해 발전하고 있습니다. 시장 예측에 따르면, 글로벌 선형 가이드 철도 시장은 2023 년에 24 억 2 천만 달러에이를 것으로 예상되며, 2027 년에 연간 성장률은 4.65%로 2027 년에 280 억 달러를 초과 할 것으로 예상됩니다. 높은 - 최종 제조에서의 핵심 위치는 계속 강화 될 것입니다.
